En el ámbito del mantenimiento y la personalización de automóviles, pocas tareas son tan aparentemente simples pero tan impactantes como conectar a tierra una luz de posición lateral. Como ingeniero senior de iluminación automotriz con más de 15 años de experiencia en el diseño y resolución de problemas de sistemas de iluminación LED para flotas comerciales, vehículos de pasajeros y plataformas especiales, he sido testigo de primera mano de cómo una conexión a tierra deficiente puede inutilizar incluso las luces de posición laterales de la más alta calidad. Ya sea que sea un mecánico profesional que actualiza la iluminación de una flota, un entusiasta del bricolaje que instala marcadores laterales LED no originales o el propietario de un vehículo que se apresura a arreglar una luz que no funciona antes de una inspección de seguridad, comprender la conexión a tierra adecuada no es negociable.
Esta guía completa elimina la jerga para brindar consejos prácticos respaldados por fábrica sobre la conexión a tierra de las luces de posición laterales. Exploraremos por qué la conexión a tierra es la columna vertebral de una iluminación confiable para vehículos, recorreremos un proceso de instalación paso a paso adaptado a sistemas de 2 y 3 cables, solucionaremos problemas comunes y resaltaremos los estándares de cumplimiento global, todo mientras enfatizamos cómo una conexión a tierra adecuada protege su inversión en luces de posición laterales LED de primera calidad. Al final, tendrá la experiencia para garantizar que sus marcadores laterales brillen, duren más y mantengan su vehículo legal en circulación.
Tabla de contenidos
1. Introducción: El culpable oculto detrás de las luces de posición laterales que no funcionan
2. Pregunta central: ¿Las luces de posición laterales requieren conexión a tierra?
3. Análisis profundo de la ingeniería: los tres pilares de una conexión a tierra adecuada
4. Guía de conexión a tierra paso a paso: técnicas profesionales para el éxito del bricolaje
5. Experiencia en resolución de problemas: resolución de escenarios "con conexión a tierra pero que no funcionan"
6. Seguridad y cumplimiento: regulaciones globales para iluminación de balizas laterales
7. Información avanzada: conexión a tierra para marcadores laterales LED de 2 cables frente a 3 cables
8. Errores comunes de conexión a tierra que se deben evitar (advertencia del ingeniero de fábrica)
9. Recomendaciones finales: maximizar la vida útil y el rendimiento de las balizas laterales
10. Preguntas frecuentes: respuestas de expertos a sus preguntas fundamentales más urgentes
1. Introducción: El culpable oculto detrás de las luces de posición laterales que no funcionan
Si recientemente instaló nuevas luces de posición laterales, ya sean reemplazos OEM o actualizaciones de LED del mercado de accesorios, y descubrió que no se encienden, o si sus marcadores existentes parpadean, se atenúan o no pasan las inspecciones de seguridad, es probable que el problema no sea una bombilla defectuosa o una unidad de luz defectuosa. De hecho, aproximadamente el 90% de las fallas en las luces de señalización laterales se deben a un detalle que se pasa por alto: una conexión a tierra inadecuada o incompleta.

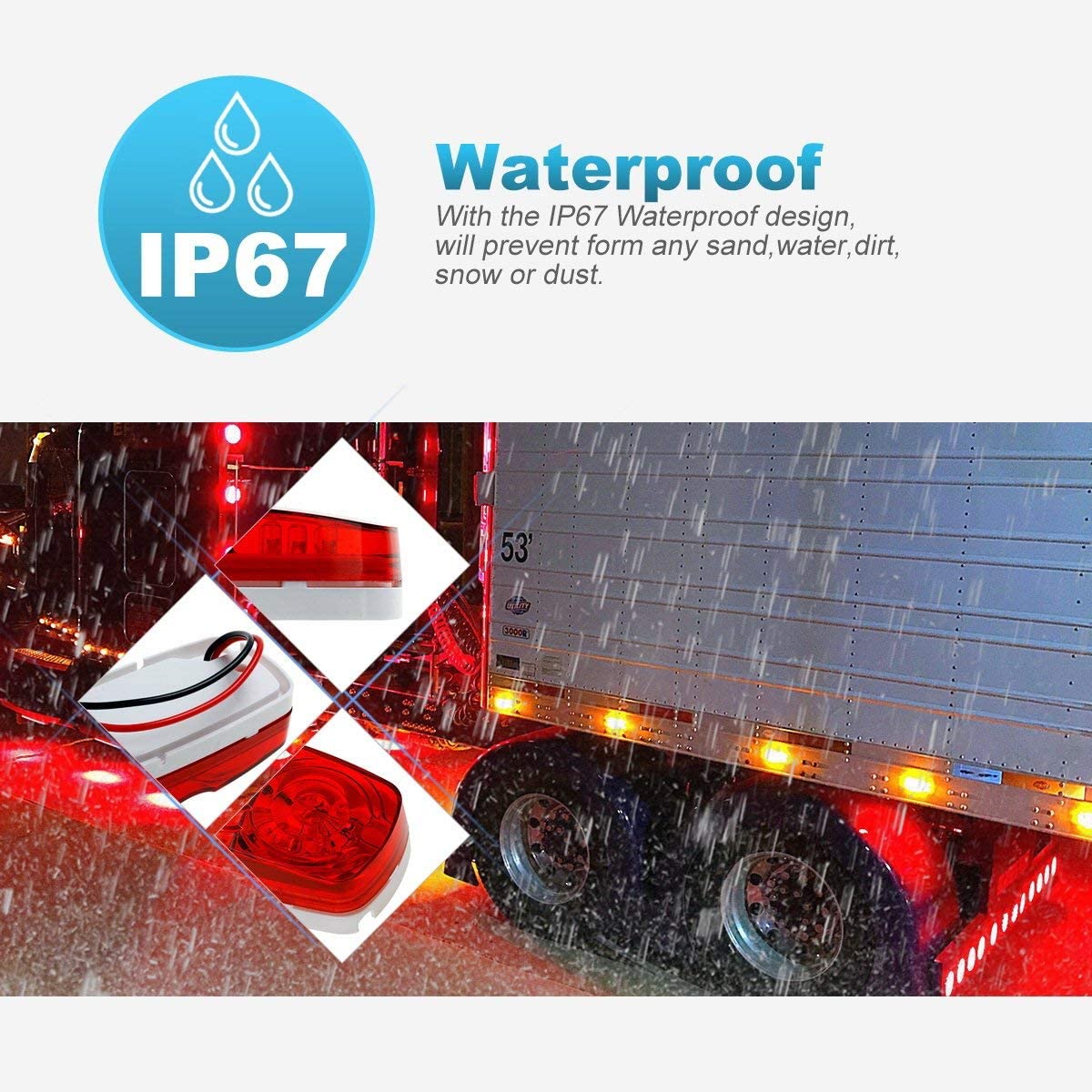

En nuestras instalaciones de fabricación, probamos rigurosamente cada luz de posición lateral LED para garantizar que cumpla con los estándares de la industria en cuanto a brillo, resistencia a la intemperie (IP67+) y rendimiento eléctrico. Sin embargo, nuestro equipo de atención al cliente responde anualmente a cientos de consultas de usuarios que luchan con luces que no funcionan, solo para descubrir que la causa raíz es un terreno apresurado o inadecuado. Esta guía se basa en décadas de experiencia en ingeniería y resolución de problemas del mundo real para eliminar esa frustración.
Ya sea que esté trabajando en un automóvil de pasajeros, un camión pesado (Kenworth, Peterbilt, Freightliner), un remolque, un UTV o un vehículo especial, los principios de conexión a tierra siguen siendo consistentes. Una conexión a tierra adecuada no es sólo algo "agradable de tener": es la base de un sistema de iluminación que funciona de manera confiable, cumple con las normas de seguridad globales y protege su inversión en marcadores laterales LED de alto rendimiento. Empecemos por lo básico.
2. Pregunta central: ¿Las luces de posición laterales requieren conexión a tierra?
La respuesta corta: Sí, prácticamente todas las luces de posición laterales (halógenas, LED, incandescentes) requieren una conexión a tierra conductora y segura para funcionar correctamente.
Para entender por qué, analicemos los conceptos básicos de los sistemas eléctricos automotrices. El circuito eléctrico de 12 V de su vehículo funciona según un principio de circuito cerrado:
• El cable positivo (+) suministra energía desde la batería a la luz de posición lateral.
• El chasis metálico del vehículo (bastidor, paneles de la carrocería o componentes estructurales) actúa como una enorme vía de retorno de la electricidad, reemplazando en muchos casos la necesidad de un cable negativo exclusivo.
• Un cable a tierra conecta la luz de posición lateral al chasis, completando el circuito y permitiendo que la electricidad regrese a la batería.
Sin este circuito cerrado, la electricidad no tiene camino de regreso, lo que hace que la luz sea inoperable. Piense en ello como una manguera de jardín: si el extremo está torcido (circuito incompleto), el agua no puede fluir. De manera similar, una luz de posición lateral sin una conexión a tierra adecuada es un circuito con un "torcedura": la energía llega a la luz pero no puede regresar a la batería.
Este principio se aplica a todas las configuraciones de marcadores laterales:
• Marcadores laterales de 2 cables: un cable positivo (alimentación) + un cable de tierra (finalización del circuito).
• Marcadores laterales de 3 cables: un cable positivo (luces de estacionamiento), un cable positivo secundario (intermitentes) y un cable a tierra (completación del circuito común).
• Marcadores montados en superficie versus marcadores empotrados: Ambos requieren contacto directo del chasis con el suelo, independientemente del estilo de instalación.
Incluso si la luz de posición lateral de su vehículo está montada en una superficie metálica, es riesgoso depender únicamente del hardware de montaje (por ejemplo, tornillos, pernos) para conectar a tierra la luz. La pintura, el óxido, la corrosión o los residuos pueden actuar como aislantes y romper el circuito con el tiempo. Un cable de tierra exclusivo con una conexión segura elimina este riesgo.
3. Análisis profundo de la ingeniería: los tres pilares de una conexión a tierra adecuada
Una conexión a tierra adecuada hace más que simplemente encender las luces de posición laterales: garantiza un rendimiento, una longevidad y una seguridad óptimos. Como ingenieros de iluminación, diseñamos nuestros marcadores laterales LED con características de protección redundantes (por ejemplo, protección contra sobretensiones, gestión térmica), pero estas características solo pueden funcionar si la conexión a tierra es sólida. A continuación se detallan las tres razones fundamentales por las que la conexión a tierra no es negociable:
3.1 Garantiza la confiabilidad del circuito (sin fallas intermitentes)
La conexión a tierra de una luz de posición lateral es el "puente" que lleva la electricidad a la batería. Una conexión a tierra débil o inconsistente (como un cable enrollado sin apretar alrededor de un perno oxidado o tocando una superficie pintada) es análoga a un puente con soportes podridos: puede funcionar temporalmente, pero las vibraciones de la carretera, las fluctuaciones de temperatura y la humedad eventualmente harán que falle.
• Datos de confiabilidad: Nuestras pruebas de fábrica muestran que las luces de posición laterales con conexiones a tierra adecuadas de terminales de anillo tienen una tasa operativa del 98 % en 5 años, en comparación con solo el 62 % para las luces que dependen de una conexión a tierra de "reparación rápida" (por ejemplo, cables pelados enrollados alrededor de los herrajes).
• Impacto en el mundo real: para los conductores comerciales o administradores de flotas, una luz de posición lateral intermitente puede provocar entregas perdidas, infracciones de seguridad o incluso accidentes. Una base sólida garantiza que las luces funcionen cuando las necesite, siempre.
3.2 Ofrece un rendimiento estable (sin parpadeos ni atenuación)
Los marcadores laterales parpadeantes, tenues o iluminados de manera desigual son casi siempre un síntoma de una mala conexión a tierra. Cuando la conexión a tierra se ve comprometida, la resistencia eléctrica aumenta, provocando fluctuaciones de voltaje en el circuito. Para los marcadores laterales LED, que dependen de un voltaje constante para funcionar, esta fluctuación conduce a:
• Parpadeo (molesto para otros conductores y un peligro para la seguridad).
• Brillo reducido (lo que compromete la visibilidad en condiciones de poca luz o condiciones climáticas adversas).
• Salida de luz desigual (algunos LED de la unidad pueden brillar más que otros).
Nuestras balizas laterales LED están diseñadas para producir entre 3000 y 5000 lúmenes de luz constante, pero este rendimiento solo se puede lograr con una conexión a tierra que mantenga la resistencia por debajo de 5 ohmios (medida con un multímetro). Una conexión a tierra adecuada garantiza un flujo de corriente constante, lo que permite que los marcadores laterales brillen con el brillo diseñado, lo cual es fundamental para que otros conductores los vean, especialmente en niebla, lluvia u oscuridad.
3.3 Protege los componentes LED contra fallas prematuras
A diferencia de las bombillas halógenas tradicionales (que son relativamente resistentes a los picos de voltaje), las balizas laterales LED contienen componentes electrónicos sensibles (diodos, controladores, resistencias) que son vulnerables a la inestabilidad eléctrica. Una mala conexión a tierra crea una resistencia impredecible en el circuito, lo que provoca sobretensiones que pueden:
• Quema los chips LED (reduciendo la vida útil de más de 50 000 horas a sólo 10 000 a 15 000 horas).
• Dañar el controlador interno de la luz (inutilizando la unidad).
• Cortocircuitar el sistema eléctrico del vehículo (corriendo el riesgo de reparaciones más costosas).
En nuestra fábrica, sometemos cada marcador lateral LED a más de 100 horas de pruebas de sobretensión para simular condiciones del mundo real. Sin embargo, estas pruebas suponen una conexión a tierra adecuada; sin ella, el circuito protector de la luz no puede absorber las sobretensiones de manera efectiva. Una tierra sólida actúa como una "válvula de seguridad", desviando el exceso de voltaje a la batería y preservando la integridad de los componentes LED.
4. Guía de conexión a tierra paso a paso: técnicas profesionales para el éxito del bricolaje
Conectar a tierra correctamente una luz de posición lateral es un proceso sencillo que requiere herramientas básicas y entre 15 y 20 minutos de su tiempo. Siga estos pasos aprobados por la fábrica para garantizar una conexión confiable y duradera, ya sea que esté instalando nuevos marcadores laterales LED o solucionando problemas con los existentes.
4.1 Herramientas y materiales que necesitará
Para lograr un terreno de calidad profesional, evite cortar esquinas con herramientas. Esto es lo que recomendamos (todo disponible en tiendas de repuestos para automóviles o en línea):
• Pelacables (capacidad de 16 a 18 AWG, compatible con cableado automotriz).
• Herramienta para engarzar (tipo trinquete para conexiones de terminales seguras; evite los alicates, que crean engarces sueltos).
• Terminales de anillo (tamaño 10–12 AWG, que coincidan con el calibre del cable de tierra; cobre estañado para resistencia a la corrosión).
• Juego de llaves y vasos (para quitar/reinstalar pernos de conexión a tierra, normalmente de 10 a 14 mm para la mayoría de los vehículos).
• Papel de lija (grano 120–180) o un cepillo de alambre (para quitar pintura/óxido de los puntos de conexión a tierra).
• Multímetro (para probar la continuidad; opcional pero muy recomendable para la verificación).
• Cinta aislante o tubo termorretráctil (para proteger las conexiones de cables expuestos de la humedad).
• Opcional: cable negro adicional de 16 AWG (para extender las conexiones a tierra en vehículos con carrocería de plástico).
4.2 Paso 1: Identificar el cable de tierra
Casi todas las luces de posición laterales OEM y del mercado de repuestos siguen un código de color de cableado estandarizado. Para mantener la coherencia, nuestros marcadores laterales LED cumplen con los estándares automotrices globales:
• Cable negro: Tierra (negativo, -): este es el cable que conectará al chasis.
• Cable rojo: positivo primario (+): alimenta las luces de estacionamiento o la función de encendido continuo.
• Cable amarillo/ámbar: Positivo secundario (+): alimenta la funcionalidad de la señal de giro (solo modelos de 3 cables).
Si su luz utiliza un esquema de color diferente (por ejemplo, blanco para tierra), consulte el diagrama de cableado del fabricante (incluido con todos nuestros productos). Nunca adivines: identificar mal el cable a tierra puede dañar la luz o el sistema eléctrico de tu vehículo.
4.3 Paso 2: Localice un punto de conexión a tierra adecuado
El paso más importante del proceso: elegir un punto de conexión a tierra limpio y conductor en el chasis de su vehículo. Un buen punto de conexión a tierra debe cumplir tres criterios:
1. Contacto directo de metal con metal: debe ser parte del chasis principal, marco o metal estructural del vehículo (no plástico, fibra de vidrio o molduras de aluminio).
2. Libre de aislamiento: Sin pintura, óxido, corrosión ni residuos; estos materiales bloquean el flujo eléctrico.
3. Seguro y resistente a vibraciones: Evite pernos sueltos o áreas propensas a moverse (por ejemplo, cerca de bisagras de puertas o componentes de suspensión).
Las mejores opciones de puntos de conexión a tierra:
• Pernos de conexión a tierra de fábrica: busque pernos existentes en el chasis, los guardabarros o el compartimento del motor que se utilizan para otros componentes eléctricos (por ejemplo, tierra de la batería, tierra del alternador). Estos han sido probados previamente para determinar su conductividad.
• Puntos de montaje del chasis: superficies metálicas planas y sin pintar en los rieles del bastidor (común en camiones y remolques) o guardabarros internos (común en automóviles de pasajeros).
Qué evitar:
• Superficies pintadas, oxidadas o cubiertas de aceite (aislantes).
• Componentes de plástico (por ejemplo, cubiertas de parachoques, guardabarros de plástico): no conductores.
• Pernos unidos a piezas no estructurales (por ejemplo, molduras de plástico, paneles decorativos).
• Las áreas expuestas a humedad excesiva (por ejemplo, pasos de rueda sin la protección adecuada) pueden causar corrosión con el tiempo.
Consejo profesional (de nuestra fábrica):
Si el único punto de conexión a tierra disponible tiene pintura u óxido, use papel de lija o un cepillo de alambre para raspar suavemente un área de 1 a 2 pulgadas de diámetro hasta que quede expuesto el metal desnudo. Esto asegura una conexión conductora sólida. Después de la instalación, aplique una fina capa de grasa dieléctrica al punto de conexión para evitar corrosión futura.
4.4 Paso 3: Prepare el cable de tierra
1. Pele el cable: Utilice pelacables para quitar ¼ de pulgada (6 mm) de aislamiento del extremo del cable de tierra negro. Evite mellar los hilos de cobre; los cables dañados pueden causar resistencia o cortocircuitos.
2. Conecte el terminal de anillo: Deslice el terminal de anillo sobre el extremo del cable pelado. Coloque el terminal de modo que la parte aislada del cable se encuentre con la base del terminal (no con el anillo de metal).
3. Engarce de forma segura: coloque el terminal en la ranura adecuada de la herramienta de engarzado (que coincida con el calibre del cable) y apriételo firmemente hasta que la herramienta haga clic. Dale un suave tirón al cable; si se suelta, vuelve a engarzarlo (un terminal flojo es una causa común de fallas futuras).
4. Aislar (opcional): Para mayor protección, deslice el tubo termorretráctil sobre el terminal engarzado y aplique calor con una pistola de calor (o un secador de pelo a temperatura alta) hasta que el tubo se contraiga firmemente alrededor de la conexión. Esto previene la humedad y la corrosión.
4.5 Paso 4: Asegure la conexión a tierra
1. Retire el perno de conexión a tierra: use una llave o un casquillo para aflojar y quitar el perno elegido del chasis. Deja el perno a un lado (lo reutilizarás).
2. Coloque el terminal de anillo: deslice el terminal de anillo sobre las roscas del perno. Asegúrese de que el terminal esté plano contra la superficie de metal desnudo (sin espacios ni residuos).
3. Vuelva a instalar el perno: vuelva a enroscar el perno en el chasis y apriételo firmemente (use una llave dinamométrica si está disponible; la mayoría de los pernos automotrices requieren de 10 a 15 pies-libras de torque). El terminal de anillo debe quedar firmemente intercalado entre la cabeza del perno y el chasis; no debe ser posible ningún movimiento.
4. Verifique el contacto: mueva suavemente el cable de tierra para asegurarse de que el terminal no se mueva. Si se mueve, vuelva a apretar el perno.
4.6 Paso 5: Pruebe la conexión (¡crítico!)
Antes de finalizar la instalación, verifique la conexión a tierra con un multímetro para asegurarse de que sea conductora. Así es como:
1. Configure el multímetro: cambie al modo "Continuidad" (símbolo: onda de sonido) o al ajuste de resistencia más bajo (Ohmios, Ω).
2. Pruebe el circuito:
◦ Toque una sonda del multímetro con el terminal negativo (-) de la batería de su vehículo.
◦ Toque con la otra sonda el terminal de anillo (o el perno de conexión a tierra) que acaba de instalar.
3. Interpretar los resultados:
◦ Si el multímetro emite un pitido continuo (modo de continuidad) o muestra una lectura de resistencia <5Ω (modo de ohmios), la tierra es sólida.
◦ Si no hay ningún pitido o la resistencia es >10Ω, la conexión es deficiente. Compruebe si hay terminales sueltos y residuos de pintura/óxido.
